一、  系统构成

1、



系统框图







电炉技术规格
名称 功率 数量 功率分配 控温形式 说明
箱式炉 75KW 3台 单区 恒温
硝盐炉 75KW 1台 单区 恒温
时效炉 45KW 1台 单区 恒温






2、    系统概述
该系统采用上、下位机两级监控,一台上位机带五台下位机即电炉控制柜。
上位机采用美国DELL工业控制计算机,主要负责炉温集中监控、运行参数的设置、温度历史曲线、历史数据记录、报警记录、报表打印等功能.
下位机即电炉控制柜,以日本SHINKO-FC系列智能PID调节器(精度0.2级)和固态继电器模块为主要部件,主要负责电炉温度信号的采集与温度控制,通过固态继电器控制电炉输入功率,实现电炉恒温控制。配置无纸记录仪、微型打印机实现炉温数据记录、打印。
上、下位机之间通过RS-485工业现场总线进行通讯;正常情况下,下位机即单回路智能PID调节器被设置为遥控方式,完全接受工控机的指令对电炉炉温进行控制;特殊情况下,智能PID调节器可脱离工控机,直接对电炉炉温进行控制,温度等参数可通过仪表面板按键进行设定。

二、  系统主要功能
1、上位机
⑴、主控界面
△集中显示炉温、运行时间;并支持炉温、运行时间设定值在线修改。
△电炉加热开始、暂停、工艺结束控制功能。
△工件出炉前(如10分钟)及工艺结束提示功能

⑵、报警记录:
记录、显示报警时间、报警值、炉号并存储。

⑶、历史曲线:
显示历史曲线并支持历史记录的查询,历史记录可存储3-5年或更长;纵、横坐标单位可调,使曲线图温度值分辨率满足<<GJB509A-95>>标准要求。

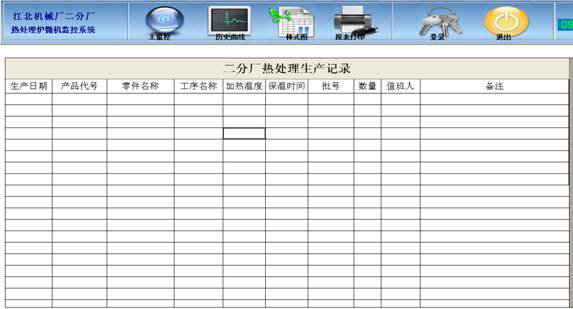

⑷、生产报表:
根据用户要求编制生产报表,并具有随机打印和定时打印功能。

⑸、授权限制:
    被授权人员(如工艺工程师)输入密码后,可对重要原始工艺数据或控制参数进行修改。一般操作工不能进行该操作。



⑹、具有良好的系统扩展性能,可实现八台电炉的监控。

2、下位机-电炉控制柜主要功能
⑴、炉温控制:“专家PID”调节,能够最大限度的抑制系统的超调或欠调;固态继电器功率控制模式,调整电炉输入功率,更加提高系统稳定性。
⑵、报警及联锁功能:炉温超温声光报警,并切断电加热电源,防止炉温失控。
⑶、记录:配置无纸记录仪、微型打印机,实现炉温记录、打印。无纸记录仪历史曲线坐标可调整,使曲线图温度值分辨率满足<<GJB509A-95>>标准要求。
⑷、定时功能:炉温到达设定温度,调节仪接点接通,定时器开始计时,至设定保温时间定时器接点接通声光报警器,同时定时器自动复位重新开始计时,循环往复,直至停炉后停止计时。
⑸、辅助手动控制:通过仪表按键手动控制电炉输入功率百分比。
⑹、过流、过热保护功能:配有快速熔断器实现过电流保护;配有过热风机和温控开关实现柜内温度过热保护。
⑺、控制柜盘面具有电压、电流指示
⑻、炉门开关指示及联锁:炉门关闭不到位电炉不能送电;炉门打开电炉自动断电。(此功能为选用)

三、系统基本配置
1、上位机
序号 名称 型号规格 数量 备注
1 DELL工控机 P4 2.8/256M/120G/17” 1套 美国DELL
2 激光打印机 惠普A4 1台 惠普
3 UPS电源   1台 易时特
4 通讯转换器 ADAM4520 1台 美国研华
5 操作系统软件 Microsoft Windows XP 1套 美国微软
6* 组态软件   1套 三维力控
7* 热处理控制软件   1套 中控
8 通讯电缆等 屏蔽电缆 待定
9* 电脑桌椅 普通 1套

2、控制柜基本配置
序号 名称 型号规格 数量台/炉 备注
1 控制柜 高1800×宽600×厚400 1 本公司
2 PID调节仪 LU906M,精度0.2级,分辨率0.1℃ 1 厦门安东
  FCD-13A,精度0.2级,分辨率0.1℃ 1 日本Shinko
3* 无纸记录仪 R1000,带通讯口,串行打印口 1 浙大中控
4* 温度变送器   1 国产名牌
5 调功器 内置快熔、风机   Shinko元件组装
6* 智能定时器 自动复位, 1 国产名牌
7 空气开关 按电炉功率大小配置   国产名牌
8 交流接触器 按电炉功率大小配置 1 国产名牌
9 电压表   1 国产名牌
10 电流表   3 国产名牌
11 电流互感器   3 国产名牌
12* 声光报警器     国产名牌
13 附件 指示灯,按钮、开关日光灯等




















四、项目实施
1、江北机械厂负责(甲方):
⑴、从配电室至每台电炉控制柜动力电缆敷设。
⑵、电炉控制柜安装基础制作。
⑶、提供环境良好的微机室。
⑷、配备具有一定专业知识的专业技术人员两名
⑸、配合电炉控制柜及系统安装调试工作。
2、 济宁中控自动化设备公司负责(乙方):
⑴、电炉控制柜的生产、安装及系统调试,直至系统运行稳定,控制精度满足工艺要求。
⑵、炉温控制软件编制及调试。
⑶、电炉控制柜及系统设计并提供详细设计图纸。
⑷、对甲方专业维护人员、操作人员的技术培训。
3、 进度:
自合同签定生效之日起,乙方在三十日内完成整套系统的设计、生产。
在现场具备条件情况下一周内完成安装、调试工作。

五、技术服务及售后服务
本公司郑重承诺:对该项目实施全过程、全方位的服务政策
1、    售前、售中、售后全过程服务
⑴、售前服务:合同签订前,本公司技术员将与甲方有关工程技术人员进行详细的技术交底,并对甲方负责的分项工程提出参考性意见,以保证系统功能的完美、准确。
⑵、售中服务:项目设计、产品装配过程中,由专人负责与甲方保持联系,对甲方提出的变更或修改意见安排解决,最大限度的满足甲方的需求,系统调试过程中有专人负责现场调试并跟踪试生产2~3批。
⑶、售后服务:出现问题,本公司技术服务人员保证在48小时内到达甲方生产现场。无论何种原因造成的事故和故障,都要尽最大努力先解决问题,保证生产正常。
⑷、质保期一年,质保期内质量问题全免费服务;质保期外终身负责维修,仅收成本费。
2、    全方位服务
⑴、技术培训:在系统调试工作完成后,本公司将派有关技术人员免费对甲方操作员、电器维修人员及工艺工程师进行计算机控制系统的操作培训,直至操作员、工艺工程师能上机操作,电器维修人员熟悉系统原理、接线及安装调试方法。
⑵、技术资料:在系统调试工作完成后,向甲方交接以下技术资料
①计算机系统操作说明书  两份
②电炉控制柜主回路系统图  两份
③控制回路系统图或接线图  两份
④PID调节仪使用操作说明书  两份
⑶、备品备件:系统中关键元器件,在本公司均各有一定数量的库存,以保证维修工作及时进行。
六、其他
1、 为保证系统的安全、可靠运行,甲方应提供合格的接地环境,以便将各热电偶保护管、仪表、工控机、RS-485通讯线套管等就近可靠接地。
2、 系统交付使用后,甲方应授权专职管理员进行管理、维护,并对系统的正常运行负责。未经授权者不得随意操作工控机、智能PID调节器等,更不得随意变更系统的软件设置参数。
3、 系统管理员应勤奋好学,克尽职守,及时记录系统运行状况,遇到问题及时向乙方反映,以便得到及时解决。
4、 为防止病毒入侵,工控机不得拷入其他软件、程序、游戏等;乙方所提供的专用控制系统软件,知识产权受有关法律保护,未经乙方许可,不得复制、传播或安装于其他计算机中。
5、未尽事宜,双方协商解决。
