防爆型智能数显仪表

文章出处:防爆数显表_隔爆数显表_防爆区数显表_济宁中控自动化设备有限公司 发表时间:2018-02-01 关注度:0

防爆型智能数显仪表

1、概述

ZKB防爆型数显测控仪表、ZKBR防爆型液晶测控/记录仪,是针对易燃易爆区开发研制的智能型仪表。采用精密铸铝隔爆外壳,适用于IIBIIC类以下易燃易爆环境。防爆等级有ExdⅡBT6、ExdⅡCT6、ExiaⅡCT6三种。面板配置防爆按键,可就地调整、修改仪表参数。

ZKA防护型数显测控仪表, ZKAR防护型液晶测控/记录仪表,是针对洁净区室外环境开发研制的智能仪表。采用高强度、抗老化ABS塑料外壳,无灰尘死角,适用于医药、电子等行业洁净区;具有防尘、防雨、耐腐蚀性能,防护等级为IP65,适用于洁净区和室外环境。面板配置触摸式按键,仪表参数可就地调整、修改。

壁挂式安装结构,便于现场就地安装与操作。可与各种传感器或变送器配套构成各种量程的温度、压力、液位、流量、电流、电压、频率等测控系统。

仪表采用微处理器进行控制运算,性能稳定可靠。WATCHDOG电路掉电保护、数字滤波等先进技术,使整机具有很强的稳定性和抗干扰能力。多种标准信号自由输入,输入类型、量程等编程设定,适用范围广泛。多路输出采用模块化结构,上、下限报警;SSR驱动;变送输出;变送器配电;通讯接口等功能灵活配置。

3、防爆等级标志说明



T6⑷ 爆炸物温度组别:T1T2T3T4T5T6

B⑶ 爆炸物级别:ABC

 爆炸物类别:IIIIII

d 仪表防爆型式:ia-本安型;d-隔爆型。

Ex              防爆通用标志(Ex



⑴ 电气设备防爆型式:目前国内最常用的防爆型式有本安型ia和隔爆型d两种。

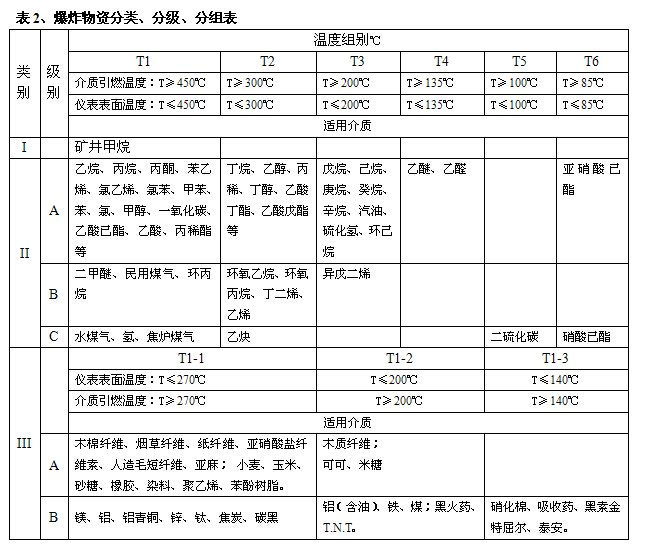

⑵  爆炸物类别:I-矿井甲烷;II-爆炸性气体、蒸汽;III-爆炸性粉尘、纤维(详见表2)

⑶  爆炸物级别:按爆炸物最小引爆电流和最大试验安全间隙分为ABC三级(详见表2)

⑷ 温度组别:按爆炸性气体引燃温度,分为T1T6共六组(详见表2)。如T6组:表示该仪表表面温度在使用环境温度下不超过85℃。

4、防爆等级常识

    防爆区仪表防爆等级的选择一般根据以下四个方面:

4.1、 爆炸危险区域:按爆炸性气体出现的频繁程度分0区、1区、2区三个等级,三级的划分原则如下:

0区:正常情况下,爆炸性气体混合物连续地短时间频繁地出现或长时间存放。

1区:正常情况下,爆炸性气体混合物有可能出现的场所。

2区:正常情况下,爆炸性气体混合物不能出现,仅在不正常情况下短时间出现的场所。



根据爆炸危险区域的等级选择仪表防爆型式,即本安防爆型或隔爆型。0级区域只能选择本安型防爆仪表,并与安全栅构成本安防爆测控回路。1级、2级区域即可选择本安型防爆仪表与安全栅构成本安防爆测控回路;也可选择隔爆型防爆仪表。



4.2、 爆炸物类别:即Ⅰ类为矿井瓦斯、甲烷;Ⅱ类为爆炸性气体;Ⅲ类为爆炸性粉尘、纤维。

根据爆炸物资的类别选择对应防爆类别仪表。Ⅱ类防爆仪表可适用于Ⅱ类、Ⅰ类的爆炸性气体。



4.3、 爆炸物级别:按爆炸物最小引爆电流分为ABC三级(详见表2)

根据爆炸物资的级别选择对应防爆仪表:防爆级别为C级的仪表可适用于C、B、A级爆炸性气体,防爆级别为B级的仪表可适用于B、A级爆炸性气体,防爆级别为A级的仪表只可适用于A级爆炸性气体。



4.4、爆炸物温度组别:按不同爆炸物最低引爆温度将爆炸性气体分为T1T6共六组(详见表2)

    根据爆炸物温度组别选择对应组别防爆仪表T6组别防爆仪表其表面温度最低(T≤85),因此可适用于T6至T1组别爆炸性气体,同理T5组别防爆仪表可适用于T5至T1组别爆炸性气体,依此类推
