污水处理PLC自控系统

文章出处:防爆数显表_隔爆数显表_防爆区数显表_济宁中控自动化设备有限公司 发表时间:2018-03-24 关注度:81
污水处理PLC自控系统
1、系统概述
污水处理厂的自控系统由监控操作站、控制站(PLC)、现场检测仪表和执行器组成。管理站集中监控各个分站设备的运行状态,同时收集现场数据。控制站主要功能是接收管理层设置的参数或命令,对污水处理生产过程进行控制,将运行过程中的主要工作参数(水质参数、流量、液位等)、运行状态及一定时间段内的主要工艺过程曲线等信息输送到管理站。

2、系统特点:
2.1、集中监控,大大减轻了现场操作工作量,有利于各级控制设备监控功能的合理分配和利用;
2.2、分散控制,各现场控制站能够相对独立运行,在管理站或总线网络瘫痪时,能够保证现场单元可靠地运行,大大提高了控制系统的可靠性;
2.3、分层分布式控制方式,使得总线网络的通讯负荷减少、通讯误码率大大降低,解决了数据通讯的瓶径问题,同时使网络结构更清晰、检修维护更方便。
2.4、采用分层分布式控制方式,该控制系统具有更好的扩展性。

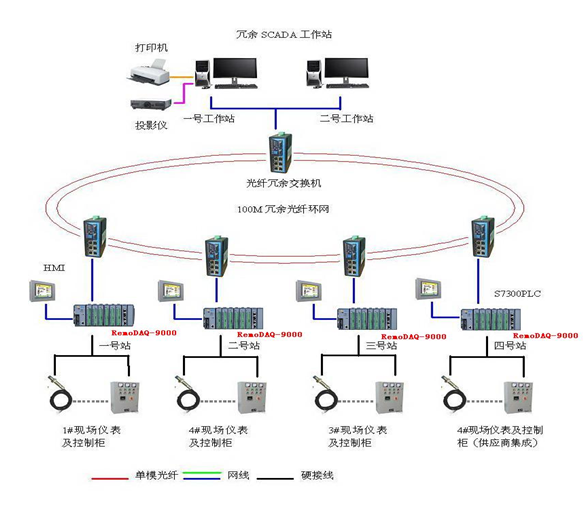

3、系统配置:
3.1、管理站(中控室)
中央控制室的监控管理站系统完成全厂的自动控制。包括两套互为热备的工作站(监控操作站、工程师站)、打印机、UPS电源。中央控制系统通过工业以太网,采用光缆与各现场控制PLC站连接。这两套工作站为热冗余配备,可以分别侧重监测、组态功能,故障时互为备用,具有灵活的运行方式。
    显示全厂工艺过程全貌,方便管理,在中控制室设立了电子投影屏幕和投影仪,显示全厂工艺流程图和主要参数及设备运行状态。
    通过大容量的UPS 为中央控制室的所有设备提供了高质量的电源。
3.2、分控制站
每个分控制站配置一套PLC控制柜。柜内包括可编程序控制器、操作员界面HMI、24VDC电源装置、冗余光纤交换机、电源防雷、过电压保护装置等。
PLC为模块化结构,硬件配置较灵活,易于扩展,软件编程方便。
3.3、操作控制人机界面
